Prisma Ótico

Os prismas ópticos são ideais para desvios de raios ou para ajustar a orientação de uma imagem. O design de um Prisma Óptico determina como a luz interage com ele. Quando a luz entra em um Prisma Óptico, ela se reflete em uma superfície individual ou em várias superfícies antes de sair ou é refratada à medida que se desloca através do substrato. Por exemplo, quando a luz entra em um prisma de ângulo reto, ela reflete em uma única superfície, fazendo com que a luz seja redirecionada a 90 °. Quando a luz entra em um prisma de cunha, uma mudança na espessura do substrato faz com que a luz se desvie por meio da refração.

Prisma de ângulo reto (prisma retangular)

Ótica de honra oferecer o prisma retangular de alta precisão, o tamanho convencional é 12,7 e 25,4, também pode ser personalizado de acordo com a demanda do cliente, prisma retangular a superfície incidente é diferente, pode fazer a deflexão do caminho de luz 90 ° ou 180 °.

Prisma pentagonal

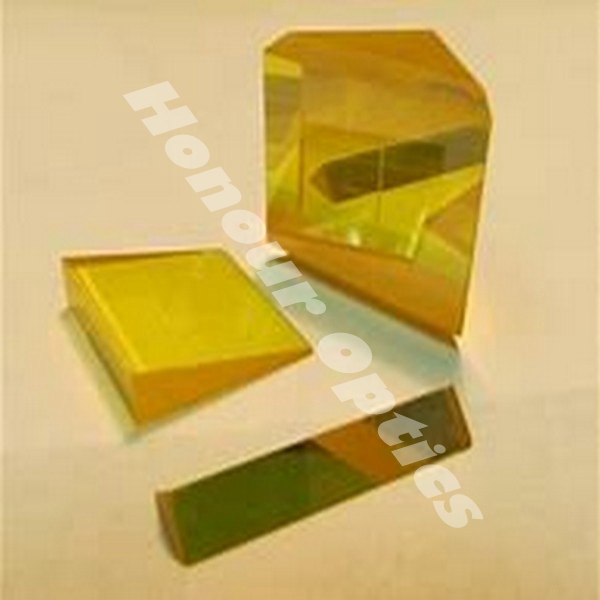

Óptica de honra O prisma óptico personalizado de alta precisão oferece o prisma pentagonal de acordo com as especificações do cliente, que é normalmente revestido com uma película refletora para melhorar o desempenho. O prisma pentagonal desvia o feixe incidente a 90 graus da imagem sem criar uma imagem invertida ou invertida.

Prismas de Pomba

Dependendo do ângulo de rotação do prisma e da superfície incidente da luz, o prisma Dove pode fazer com que a imagem gire, fique de cabeça para baixo ou reflita para trás. A Honor Optics oferece prisma Dove normalmente feito de vidro N-BK7 e sílica fundida de grau UV e tem alta transmitância na faixa de espectro visível para infravermelho próximo.

Prisma de telhado

Honra telhado prisma é feito de acordo com as especificações do cliente e pode ser usado em aplicações que exigem imagens ou feixes de laser a ser desviado 90 graus. Ao passar por um prisma, a imagem é refletida da direita para a esquerda e de cima para baixo. A hipotenusa do prisma usa a reflexão interna total (TIR) ​​para refletir a imagem que passa pelo prisma.

Prisma de Porro

Um prisma retangular isosceles refrativo que modifica a orientação de uma imagem com o plano final voltado para o ângulo direito. Em uso, a luz entra na maior superfície do prisma, passa por dois reflexos completos do bisel e penetra no plano de incidente original. Como a luz entra e sai em seu estado normal, o prisma não se dispersa. Mas depois que o prisma das imagens de Paulo estará girando 180 °, e a direção para o original entrar, ou seja, o prisma de Paulo também mudou a direção da marcha de 180 °. Mas como a imagem é refletida duas vezes, a lateralidade não é alterada.

Prisma de canto cubo

Prisma chanfrado que fornece 4 tamanhos diferentes da abertura de passagem de luz. O prisma passa por três vezes da reflexão interna total, e a imagem ou luz sairá na direção oposta da direção do incidente original. Mesmo se o ângulo do incidente não for zero, a imagem ou a luz será de 180 °. A insensibilidade ao ângulo incidente faz com que seja um elemento óptico ideal para a reflexão para trás.

Prisma de Pelinbroca

O prisma pelinbroca pode ser usado para separar os harmônicos de um feixe de laser ou para compensar a dispersão de velocidade de grupo. A perda de reflexo da luz P é minimizada pela luz que entra e sai do prisma a um ângulo de Brewster próximo. Porque o feixe antes de sair prisma após uma reflexão interna total, de modo que o feixe incidente e o ângulo do feixe é de 90 ° mais um pequeno ângulo causado pela dispersão.

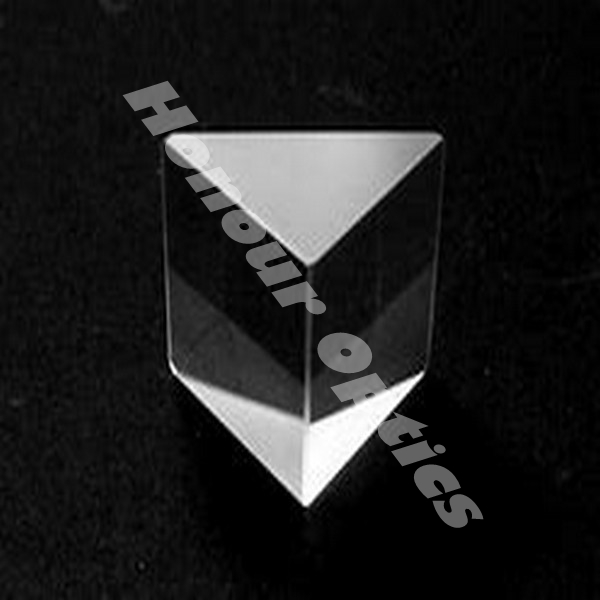

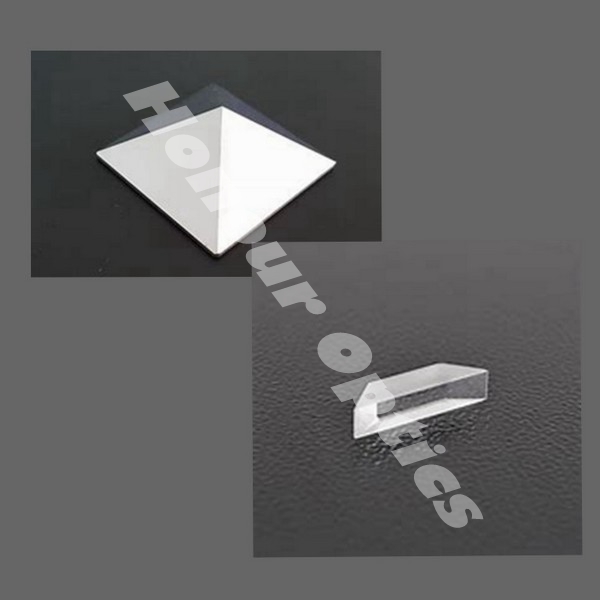

Quanto maior o comprimento de onda, menor a dispersão. Honor Optics é o fabricante profissional de prisma óptico, comprando prisma óptico de grau laser e venda de conjuntos personalizados de prisma óptico, bem-vindo a consultar o preço do prisma óptico personalizado por atacado de grau UV e IR.

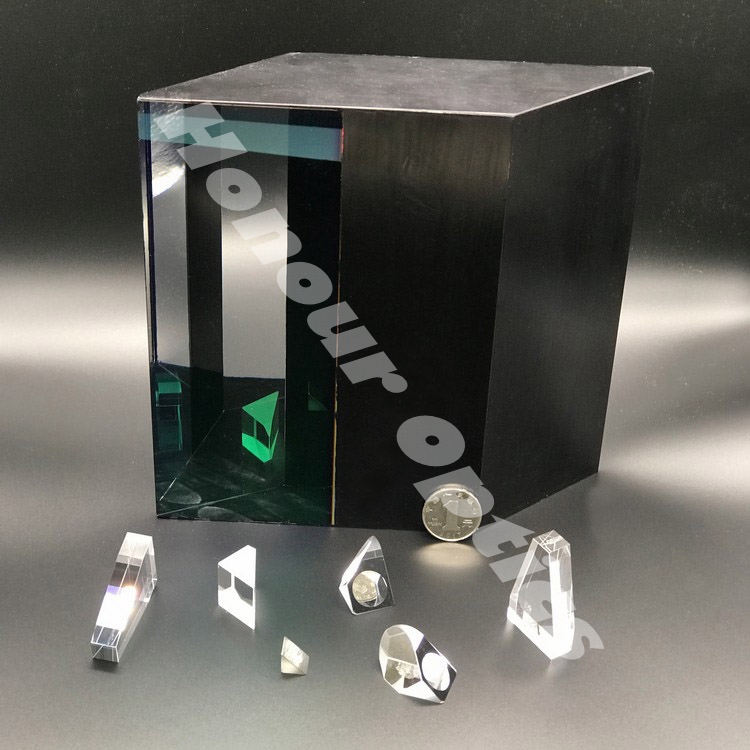

Os prismas são usados ​​para orientar a luz: roteando-a para um novo local, dispersando seus comprimentos de onda ou alterando sua imagem. O prisma ótico personalizável de tamanho grande da Honor Optics possui uma grande variedade de prismas que foram cuidadosamente projetados e fabricados para uso nas aplicações mais exigentes. A Honor Optics oferece prismas de ângulo reto e Porro para retrorreflexão e prismas de cunha para desvio de feixe. A Honor Optics também tem os prismas Pellin Broca, equilateral e isósceles Brewster para dispersar a luz e montou prismas anamórficos para modelagem de feixes. A Honor Optics fabrica esses prismas em uma variedade de materiais para usar em comprimentos de onda do UV ao NIR.
A Honor Optics fornece prismas ópticos que incluem várias formas e configurações, como prismas de ângulo reto, dispersão, telhado, pomba, retro-refletindo, Penta e cunha. Também oferecemos o prisma Pelinbroca.
